Manometro per montaggio incassato e fissaggio con staffa PQ 318

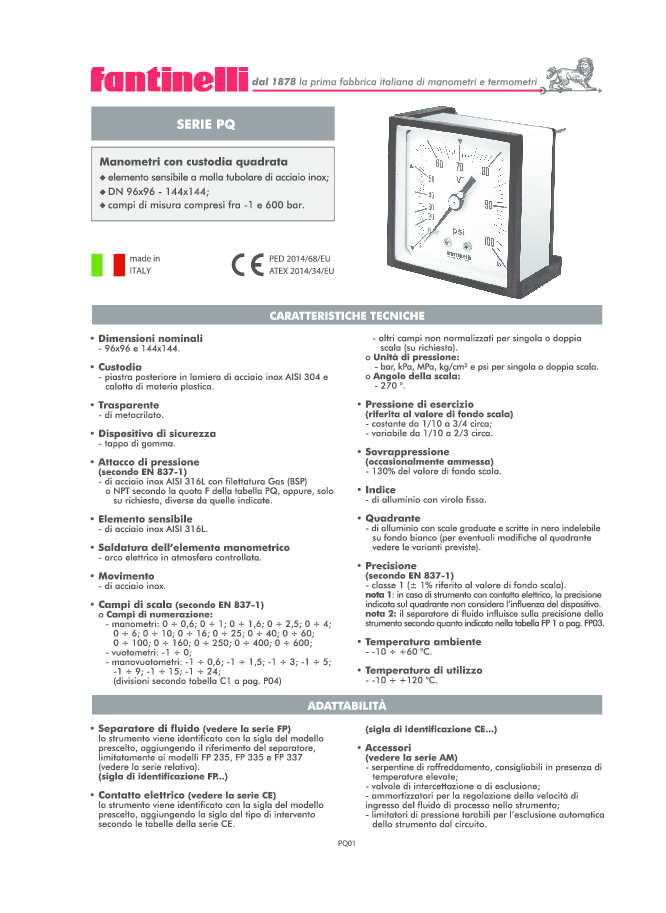

Manometri con custodia quadrata
- elemento sensibile a molla tubolare di acciaio inox;
- DN 96x96 - 144x144;
- campi di misura compresi fra -1 e 600 bar.
• Dimensioni nominali- 96x96 e 144x144.
• Custodia- piastra posteriore in lamiera di acciaio inox AISI 304 e calotta di materia plastica.
• Trasparente- di metacrilato.
• Dispositivo di sicurezza- tappo di gomma.

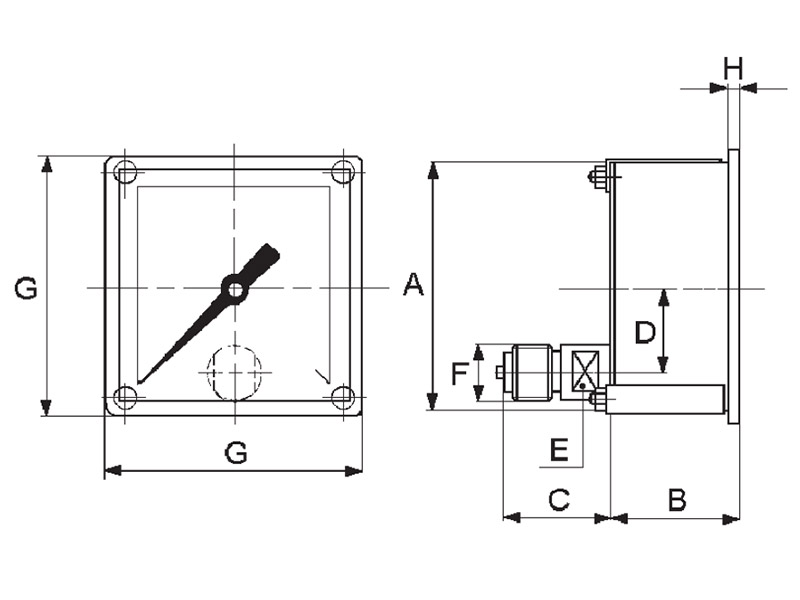

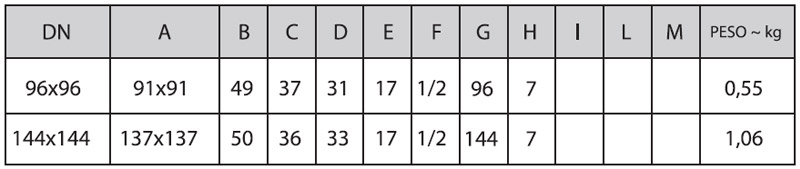

• Attacco di pressione (secondo EN 837-1)- di acciaio inox AISI 316L con filettatura Gas (BSP)o NPT secondo la quota F della tabella PQ, oppure, solo su richiesta, diverse da quelle indicate.
• Elemento sensibile- di acciaio inox AISI 316L.
• Saldatura dell’elemento manometrico- arco elettrico in atmosfera controllata.
• Movimento- di acciaio inox.
• Campi di scala (secondo EN 837-1)o Campi di numerazione:- manometri: 0 ÷ 0,6; 0 ÷ 1; 0 ÷ 1,6; 0 ÷ 2,5; 0 ÷ 4; 0 ÷ 6; 0 ÷ 10; 0 ÷ 16; 0 ÷ 25; 0 ÷ 40; 0 ÷ 60; 0 ÷ 100; 0 ÷ 160; 0 ÷ 250; 0 ÷ 400; 0 ÷ 600;- vuotometri: -1 ÷ 0;- manovuotometri: -1 ÷ 0,6; -1 ÷ 1,5; -1 ÷ 3; -1 ÷ 5; -1 ÷ 9; -1 ÷ 15; -1 ÷ 24; (divisioni secondo tabella C1 a pag. P04)- altri campi non normalizzati per singola o doppia scala (su richiesta).o Unità di pressione:- bar, kPa, MPa, kg/cm² e psi per singola o doppia scala.o Angolo della scala:- 270 °.
• Pressione di esercizio (riferita al valore di fondo scala)- costante da 1/10 a 3/4 circa;- variabile da 1/10 a 2/3 circa.
• Sovrappressione (occasionalmente ammessa)- 130% del valore di fondo scala.
• Indice- di alluminio con virola fissa.
• Quadrante- di alluminio con scale graduate e scritte in nero indelebile su fondo bianco (per eventuali modifiche al quadrante vedere le varianti previste).
• Precisione (secondo EN 837-1)- classe 1 (± 1% riferito al valore di fondo scala).nota 1: in caso di strumento con contatto elettrico, la precisione indicata sul quadrante non considera l’influenza del dispositivo.nota 2: il separatore di fluido influisce sulla precisione dello strumento secondo quanto indicato nella tabella FP 1 a pag. FP03.
• Temperatura ambiente- -10 ÷ +60 °C.
• Temperatura di utilizzo- -10 ÷ +120 °C.
Manometri con custodia quadrata
- elemento sensibile a molla tubolare di acciaio inox;
- DN 96x96 - 144x144;
- campi di misura compresi fra -1 e 600 bar.
Manometri con custodia quadrata
- elemento sensibile a molla tubolare di acciaio inox;
- DN 96x96 - 144x144;
- campi di misura compresi fra -1 e 600 bar.
• Dimensioni nominali
- 96x96 e 144x144.
• Custodia
- piastra posteriore in lamiera di acciaio inox AISI 304 e calotta di materia plastica.
• Trasparente
- di metacrilato.
• Dispositivo di sicurezza
- tappo di gomma.
• Attacco di pressione (secondo EN 837-1)
- di acciaio inox AISI 316L con filettatura Gas (BSP)
o NPT secondo la quota F della tabella PQ, oppure, solo su richiesta, diverse da quelle indicate.
• Elemento sensibile
- di acciaio inox AISI 316L.
• Saldatura dell’elemento manometrico
- arco elettrico in atmosfera controllata.
• Movimento
- di acciaio inox.
• Campi di scala (secondo EN 837-1)
o Campi di numerazione:
- manometri: 0 ÷ 0,6; 0 ÷ 1; 0 ÷ 1,6; 0 ÷ 2,5; 0 ÷ 4; 0 ÷ 6; 0 ÷ 10; 0 ÷ 16; 0 ÷ 25; 0 ÷ 40; 0 ÷ 60; 0 ÷ 100; 0 ÷ 160; 0 ÷ 250; 0 ÷ 400; 0 ÷ 600;
- vuotometri: -1 ÷ 0;
- manovuotometri: -1 ÷ 0,6; -1 ÷ 1,5; -1 ÷ 3; -1 ÷ 5; -1 ÷ 9; -1 ÷ 15; -1 ÷ 24; (divisioni secondo tabella C1 a pag. P04)
- altri campi non normalizzati per singola o doppia scala (su richiesta).
o Unità di pressione:
- bar, kPa, MPa, kg/cm² e psi per singola o doppia scala.
o Angolo della scala:
- 270 °.
• Pressione di esercizio (riferita al valore di fondo scala)
- costante da 1/10 a 3/4 circa;
- variabile da 1/10 a 2/3 circa.
• Sovrappressione (occasionalmente ammessa)
- 130% del valore di fondo scala.
• Indice
- di alluminio con virola fissa.
• Quadrante
- di alluminio con scale graduate e scritte in nero indelebile su fondo bianco (per eventuali modifiche al quadrante vedere le varianti previste).
• Precisione (secondo EN 837-1)
- classe 1 (± 1% riferito al valore di fondo scala).
nota 1: in caso di strumento con contatto elettrico, la precisione indicata sul quadrante non considera l’influenza del dispositivo.
nota 2: il separatore di fluido influisce sulla precisione dello strumento secondo quanto indicato nella tabella FP 1 a pag. FP03.
• Temperatura ambiente
- -10 ÷ +60 °C.
• Temperatura di utilizzo
- -10 ÷ +120 °C.
