• Diametri nominali

- 40, 50, 63, 80 e 100.

• Custodia

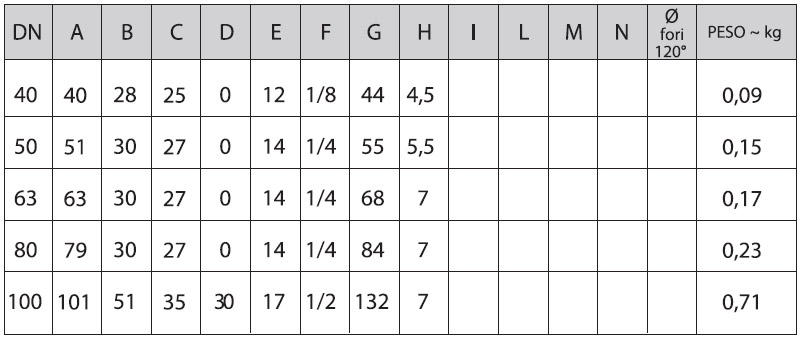

- vedere tabella NP 1.

• Trasparente

- vedere tabella NP 1.

• Attacco di pressione (secondo EN 837-1)

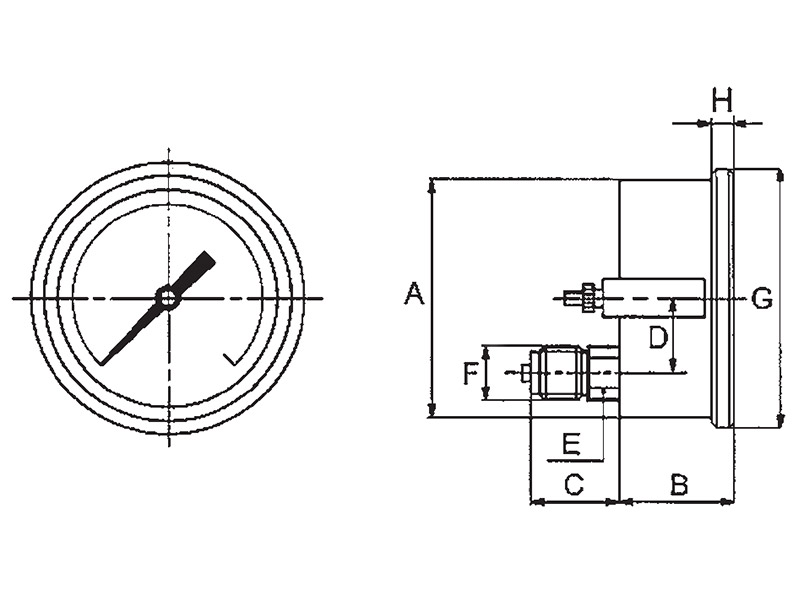

- di ottone con filettatura Gas (BSP), Gas conico (BSPT) o NPT secondo la quota F delle tabelle NP, oppure solo su richiesta, diverse da quelle indicate.

• Elemento sensibile

- di bronzo fosforoso.

• Saldatura dell’elemento manometrico

- in lega di stagno;

- in lega di stagno/argento per temperature > a 65°C e/o per pressioni > a 60 bar.

• Movimento

- di ottone.

• Campi di scala (secondo EN 837-1)

o Campi di numerazione:

- manometri: 0 ÷ 1; 0 ÷ 1,6; 0 ÷ 2,5; 0 ÷ 4; 0 ÷ 6; 0 ÷ 10; 0 ÷ 16; 0 ÷ 25; 0 ÷ 40; 0 ÷ 60; 0 ÷ 100; 0 ÷ 160; 0 ÷ 250; 0 ÷ 400;

- vuotometri: -1 ÷ 0;

- manovuotometri: -1 ÷ 0,6; -1 ÷ 1,5; -1 ÷ 3; -1 ÷ 5; -1 ÷ 9; -1 ÷ 15; -1 ÷ 24; (divisioni secondo tabella C1 a pag. P04)

- altri campi non normalizzati per singola o doppia scala (su richiesta).

o Unità di pressione:

- bar, kPa, MPa, kg/cm² e psi per singola o doppia scala.

o Angolo della scala:

- 270 °.

nota: la pressione di esercizio, se costante, deve essere compresa fra 1/10 e 3/4 circa del valore di fondo scala; per pressioni variabili o pulsanti è opportuno adottare gli strumenti della serie SP a riempimento di liquido.

• Sovrappressione

- non ammessa.

• Indice

- di acciaio brunito con virola fissa.

• Quadrante

- di alluminio con scale graduate e scritte in nero indelebile

su fondo bianco.

• Precisione (secondo EN 837-1)

- classe 1,6 (± 1,6% riferito al valore di fondo scala) per DN 63, 80 e 100;

- classe 2,5 (± 2,5% riferito al valore di fondo scala) per DN 40 e 50.

• Temperatura ambiente

- -10 ÷ +60 °C.

• Temperatura di utilizzo

- 0 ÷ + 65 °C con saldatura in lega di stagno;

- -10 ÷ + 120 °C con saldatura in lega di stagno/argento.
