• Diametri nominali

- 100 e 150.

• Esecuzione

- A... montaggio diretto;

- B... montaggio sporgente con staffa;

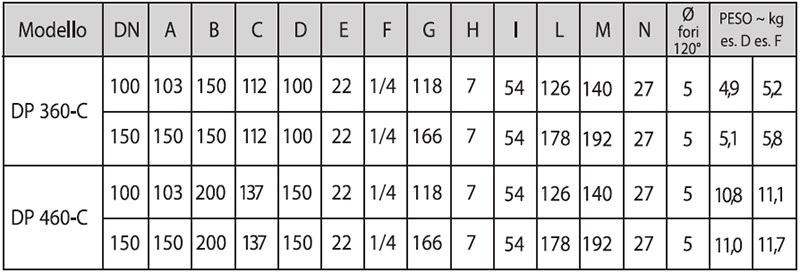

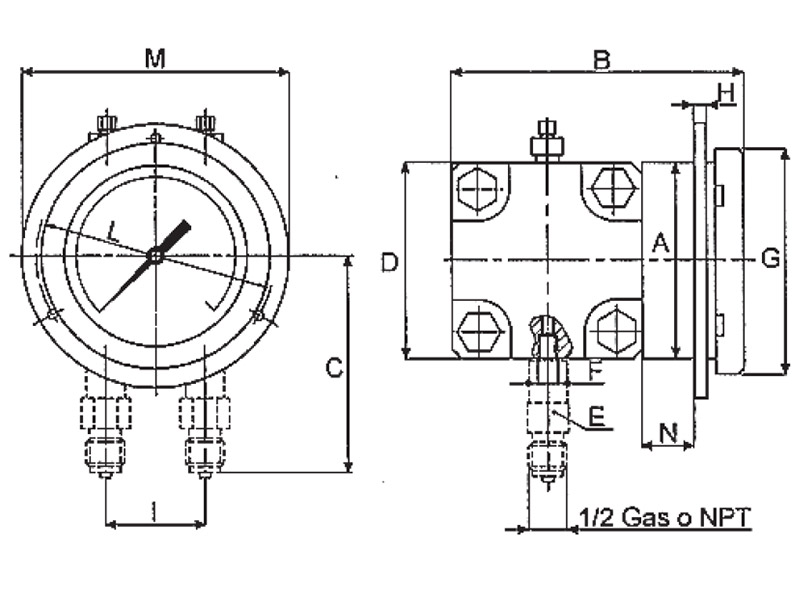

- C... montaggio incassato a retro quadro;

- D... montaggio su palina da 2”;

- ...D a secco;

- ...F a riempimento di liquido;

- ...P predisposta per il riempimento.

• Custodia

- cassa e anello di acciaio inox AISI 304 (AISI 316 su richiesta - variante V61) con serraggio a baionetta.

• Grado di protezione della custodia (secondo EN 60529)

- IP 55 per l’esecuzione D;

- IP 67 per l’esecuzione F e P.

• Trasparente

- di vetro per l’esecuzione D;

- di metacrilato per l’esecuzione F e P;

- di vetro stratificato (su richiesta - variante V17).

• Liquido di riempimento della custodia

- glicerina (di serie);

- fluido siliconico (su richiesta - variante V64).

nota: tutti gli strumenti riempiti hanno di serie la regolazione esterna dello zero.

• Attacchi di pressione (secondo EN 837)

o di acciaio inox AISI 316L:

- 1/4-18 NPT (1/4 NPT femmina) - di serie;

- G 1/2 B (1/2 Gas o BSP maschio) o 1/2-14 NPT EXT (1/2 NPT maschio) (su richiesta - variante V43).

o di materiali speciali (varianti W04 o W06).

• Elemento sensibile

- membrane indipendenti di acciaio inox AISI 316Ti o AISI 316L, in funzione dei campi di misura;

- di materiali speciali (varianti M04 o M06)

• Pressione statica

unificata per tutti i campi di misura, indipendentemente dall’immissione della pressione in uno solo o in entrambi gli attacchi:

- 100 bar per il modello DP 360;

- 25 bar per il modello DP 460;

- 250 bar per il modello DP 360 (su rich. - variante V47);

- 400 bar per il modello DP 360 (su rich. - variante V45);

- 100 bar per il modello DP 460 (su rich. - variante V44);

• Cella differenziale

o materiale:

- di acciaio inox AISI 316L;

- di Monel 400 (variante W04);

- di Hastelloy C276 (variante W06).

o dimensioni:

- DP 360, mm 100 x 100;

- DP 460, mm 150 x 150.

• Liquido di carica dell’elemento differenziale

- fluido siliconico (di serie);

- fluido compatibile con alimenti (su richiesta).

• Viti e dadi di fissaggio cella differenziale

- di acciaio inox AISI 304;

- di acciaio trattato galvanicamente per DP 360 con statica 600.

• Guarnizioni della cella differenziale

- di gomma nitrilica (NBR) di serie;

- di FPM (Viton) su richiesta.

• Movimento

- di acciaio inox.

• Albero di torsione

- di acciaio inox.

• Campi di scala (secondo EN 837)

o Campi di numerazione riferiti a valori di pressione compresi tra 16 mbar e 25 bar:

- vedere tabella C1 a pag. P04; (divisioni secondo tabella C1 a pag. P04).

- altri campi non normalizzati per singola o doppia scala (su richiesta).

o Unità di pressione:

- mbar, bar, kPa, kg/cm² e psi per singola o doppia scala.

o Angolo della scala:

- 270 °.

nota: i campi di misura 0 ÷ 25 mbar nel modello DP 460 e 0 ÷ 100 mbar nel modello DP 360 hanno l’angolo della scala di 180°.

• Indice

- di alluminio a regolazione micrometrica.

• Quadrante

- di alluminio con scale graduate e scritte in nero indelebile, su fondo bianco (per eventuali modifiche al quadrante vedere le varianti previste).

• Precisione (secondo EN 837)

- classe 1,6 (± 1,6% riferito al valore di fondo scala).

nota1: in caso di strumento con contatto elettrico, la precisione indicata sul quadrante non considera l’influenza del dispositivo.

nota2: il separatore di fluido può influenzare la precisione dello strumento in funzione delle condizioni di utilizzo dovute al rapporto pressione/temperatura.

• Temperatura ambiente

- -30 ÷ +60 °C.

• Temperatura di utilizzo

- max 120 °C.

• Deriva termica

- rispetto alla temperatura ambiente di 20°C, influisce sulla precisione dello strumento nell’ordine dello ± 0,6% ogni 10°C di variazione.
